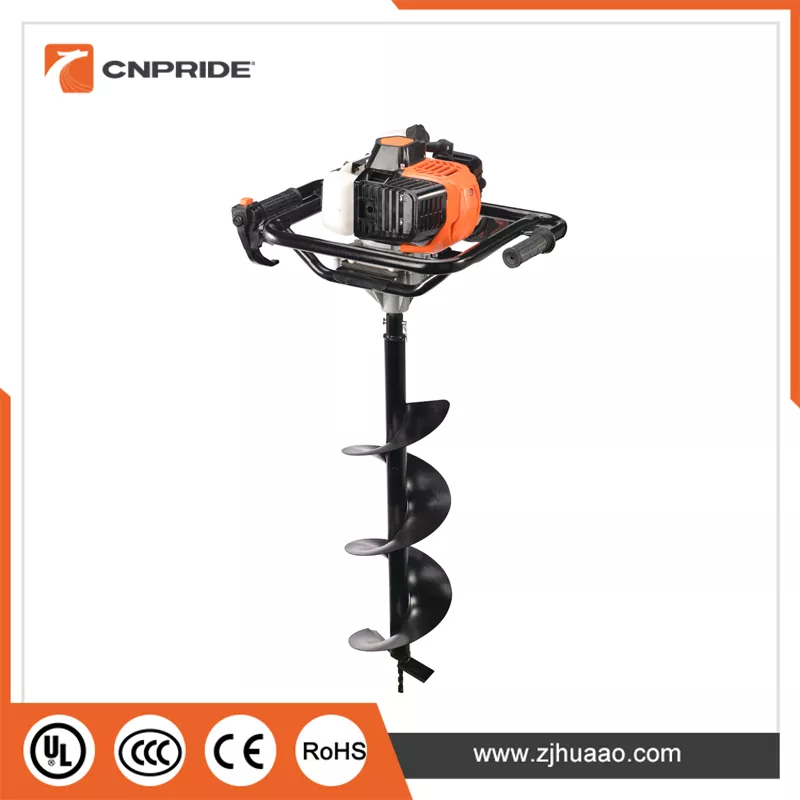

Bensiini maatigu on kaasaskantav mootoriga töötav puurmasin, mis on loodud tõhusaks maapinnale tungimiseks. See ühendab kahetaktilise sisepõlemismootori võimsuse mehaanilise ülekandesüsteemi ja lõikeriistaga, muutes selle hädavajalikuks töövahendiks alates aia paigaldamisest ja puude istutamisest kuni mullaproovide võtmise ja ehitustöödeni. See artikkel pakub Bensiini maatigu põhjalikku ja insenerikeskset analüüsi, uurides selle jõuülekannet, mehaanilist arhitektuuri, töömehaanikat ja ohutusmehhanisme.

Toiteallikas: kahetaktilise mootori omadused

Enamiku kaasaskantavate seadmete südamesBensiini maakruvidon õhkjahutusega kahetaktiline ühesilindriline bensiinimootor. See mootoritüüp on valitud selle erakordse võimsuse ja kaalu suhte ja mehaanilise lihtsuse tõttu, mis mõlemad on kriitilise tähtsusega kaugetes väliskeskkondades töötavate käeshoitavate või kergete seadmete jaoks.

• Töömaht ja võimsus: Mootori töömaht ulatub tavaliselt algtaseme mudelitel 52 cc kuni 80 cc või rohkem raskeveokite variantide puhul. See töömaht tähendab umbes 1,8 kW (2,4 HP) kuni 3 kW (4 HP) väljundvõimsust. Võimsuskõverat juhib mootori pöörlemissagedus, kusjuures enamik seadmeid töötab tühikäigul 2100–8500 p/min, suunates pöördemomendi läbi reduktorkäigukasti väljundvõllile.

• Kütuse- ja määrdesüsteem: erinevalt neljataktilistest mootoritest nõuab kahetaktiline tsükkel eelnevalt segatud kütteõli segu. Tööstusstandardi segamissuhe on tavaliselt 25:1 või 40:1 (bensiin ja kahetaktiõli), olenevalt tootja spetsifikatsioonidest ja õliklassist. Külmkäivituse töökindluse parandamiseks on enamikul seadmetel karburaatorist ülesvoolu asuv praimeri pirn (kütusepump), mis võimaldab operaatoril enne esimest tõmbamist käsitsi kütust karburaatori kaussi tõmmata. Kütusepaagi maht on tavaliselt 1,0–1,2 liitrit, mis tagab piisava tööaja pikemateks põllutöödeks.

• Süüte- ja käivitussüsteem: süütesüsteem kasutab kondensaatori tühjenemise süütemoodulit (CDI), mis annab stabiilse kõrgepingesädeme ilma välise toiteta. Käivitamine toimub tagasilöögi (tõmbejuhtmega) starteri kaudu, mis tõmbamisel haakub mootori hoorattaga. Selle süsteemi insenertehniline eelis seisneb selle täielikus sõltumatuses elektrivõrkudest, mis tagab usaldusväärse töö kauges kõrbes, mägisel maastikul ja muudel võrguvälistel töökohtadel.

Mehaaniline arhitektuur: mootorist tigu bitti

Mehaanilise energia ülekandmine mootorist maapinnale hõlmab mitmeid olulisi komponente, mis on loodud pöördemomendi juhtimiseks, kiiruse vähendamiseks ja vibratsiooni isoleerimiseks.

Tsentrifugaalsiduri ja jõu sisselülitamise loogika: mootori väntvõlli väljundi ja käigukasti sisendi vahele on paigaldatud tsentrifugaalsidur. Selle tööpõhimõtet juhib tsentrifugaaljõud: tühikäigul jäävad sidurikingad vedru pinge all sissetõmmatuks, jätmata jõudu üle. Kui gaasihoob avaneb ja mootori pöörlemiskiirus tõuseb lülitusläveni (tavaliselt 2500–3000 p/min), laienevad jalatsid tsentrifugaaljõu mõjul väljapoole, haardudes siduritrumliga ja edastades jõu sujuvalt käigukasti. Sellel konstruktsioonil on kaks insenertehnilist tähtsust: tigu jääb tühikäigul täiesti paigale, suurendades operaatori ohutust ning hoides ära tarbetut kulumist ja kütusekulu positsioneerimisel.
Pöördemomendi korrutamine – käigukasti põhifunktsioon: mootori suurel kiirusel ja madala pöördemomendiga väljund ei ühildu puurimisnõuetega, mis nõuavad madalatel pöörlemiskiirustel suurt pöördemomenti. Reduktorkäigukast on seetõttu jõuülekande oluline komponent. Levinud konfiguratsioonid hõlmavad planetaarülekande reduktorit või paralleelvõlliga spiraalülekande reduktorit, mille reduktsioonisuhted on tavaliselt vahemikus 15:1 kuni 40:1. Pärast vähendamist vähendatakse spindli väljundkiirust ligikaudu 150–200 p / min, mis on mulla lõikamiseks optimaalne vahemik. See kiirus tagab piisava lõikekiiruse, vältides samal ajal otsaku libisemist, pinnase väljapaiskumist ja juhi kontrolli kaotamist.
Reaktiivne pöördemoment ja vibratsiooni summutamine: see on Bensiini maatigu projekteerimisel sageli tähelepanuta jäetud, kuid kriitiliselt oluline inseneri väljakutse. Kui otsik lõikab läbi pinnase, avaldab pinnas otsakule võrdset ja vastupidist reaktiivmomenti, mis kandub otse läbi masina korpuse käepidemetele. Kui see reaktiivne jõud ületab juhitavat taset, peab kasutaja stabiilsuse säilitamiseks tegema märkimisväärseid füüsilisi jõupingutusi, mis võib pikaajalisel kasutamisel põhjustada tõsist lihasväsimust ja potentsiaalset randmevigastust. Täiustatud kaasaegsed mudelid lahendavad selle vibratsiooni summutava raami konstruktsiooniga – kasutades kummist isolatsioonipukse või vedrusummutavaid konstruktsioone, et lahutada jäik ühendus mootori/käigukasti koostu ja käepideme käepidemete vahel, vähendades märkimisväärselt edasikantavat vibratsiooni ja mööduvaid põrutuskoormusi.

Tigutera geomeetria ja lõikemehaanika

TegevusvõimeBensiini maatiguei sõltu mitte ainult võimsusest ja ülekandest, vaid ka terminali lõikeelemendist – tigutio otsast. Selle geomeetria on palju keerukam kui lihtsal spiraalsel plaadil; see on liitstruktuur, mis on optimeeritud vedeliku dünaamika ja pinnase mehaanika abil.

1. Lendude ja kiibi eemaldamise funktsioon: Otsiku korpus koosneb tsentraalsest terastorust, mille pikkuses on keevitatud pidevad spiraalsed lennud. Lendude välisläbimõõt määrab augu läbimõõdu (levinud spetsifikatsioonid hõlmavad 100 mm, 150 mm, 200 mm, 300 mm ja kohandatud suurusi). Lendude spiraalnurk on kriitiline parameeter: liiga madal nurk loob suure takistuse laastude evakueerimisele ja madala efektiivsuse; liiga järsk nurk põhjustab otsaku iseenesliku lukustumise (kui lõigatud pinnas ei välju aukust, mis jätab otsaku kinni). Inseneripraktika dikteerib erinevate pinnasetüüpide jaoks erineva spiraalinurga kujunduse – liivane pinnas, savimullas, külmunud pinnas ja kruusane pinnas nõuavad konkreetset nurga optimeerimist.

2. Juhtpunkt ja lõikeserv – läbitungimismehhanism: otsaku alumises osas on juhtpunkt, mis on tavaliselt kooniline või ristikujuline struktuur, mille otsas on sageli tsementeeritud karbiidist sisetükid. Selle ülesanne on tagada tsentreerimise stabiilsus puurimise algfaasis, vältides otsaku libisemist või maapinnaga kokkupuutel kõrvalekaldumist. Vahetult pilootpunkti kohal on peamised lõikeservad, mille geomeetrilised nurgad – kaldenurk, vaba nurk ja lõikeserva kalle – mõjutavad otseselt pinnasesse tungimiseks vajalikku energiatarbimist. Suure koormusega rakenduste jaoks, mis hõlmavad kruusa või külmunud pinnast, on esmaklassilistel otsakutel peamistel lõikeservadel karbiidotstega sisetükid, mis parandavad märkimisväärselt kulumiskindlust ja löögikindlust.

3. Topeltlennu ja muutuva sammuga konstruktsioonid: keeruliste geoloogiliste tingimustega toimetulekuks, kus pinnasekihid vahelduvad ettearvamatult, kasutavad mõned professionaalsed bittid topeltlennu konfiguratsioone – kahte paralleelset spiraalset lendu, mis parandavad samaaegselt laastude evakueerimise tõhusust ja suurendavad allapoole suunatud juhtimise stabiilsust. Lisaks pakuvad muutuva sammuga konstruktsioonid (lühem samm all, pikem samm ülaosas) suurema lõikejõu esialgsel läbitungimisel, kiirendades samal ajal laastu väljutamist ülemises osas, vältides pinnase kogunemist vastu puuraugu seina.

Käituskontroll ja ohutuskaitsemehhanismid

Bensiinimuldteo kasutamine pole nii lihtne kui "gaasi avamine ja puurimine". Selle ohutuskaitsesüsteemi sügavus määrab otseselt seadmete eluea ja kasutaja ohutuse.

Gaasihoovastik ja mootori kiiruse reguleerimine: käepideme komplekt sisaldab päästikutüüpi gaasihoovastiku juhtnuppu, mis on kaabli kaudu ühendatud karburaatori gaasipedaaliga. Operaator saavutab pideva kiiruse moduleerimise sõrmevajutusega. Mõnel mudelil on päästiku kõrval asuv gaasihoovastiku lukustusnupp, mis võimaldab pideva töö ajal gaasihoova fikseeritud asendit, et vähendada sõrmede väsimust pidevast survest.
Ülekoormuskaitse – nihketihvti mehhanism: see on bensiini maandusteo kõige olulisem mehaaniline ohutuskomponent. Kui otsik kohtab maa all ettenägematut takistust – suurt kivi, tihedat juurmassi või külmunud kõvakatet –, võib hetkeline takistusmoment ületada käigukasti ja mootori konstruktsioonilisi piire. Ilma kaitseta võib see põhjustada hammasratta hammaste murdumist, väntvõlli moonutusi või isegi masina korpuse purunemist. Tehniline lahendus on nihketihvt, mis on paigaldatud väljundspindli ja teootsaku vahelisele ühendusele. See on tahtlikult nõrgendatud, kalibreeritud komponent: kui takistusmoment ületab eelseadistatud ohutusläve, puruneb esmalt nihketihvt, eraldades jõuülekande füüsiliselt. Otsik lõpetab pöörlemise koheselt, kaitstes kogu ülekandesüsteemi katastroofilise rikke eest. Lõiketihvti vahetamine on rutiinne hooldusprotseduur.
Pidurisüsteem ja hädaseiskamine: teatud premium-mudelitel on siduri ja reduktori käigukasti vahele integreeritud tsentrifugaalpidur. Kui operaator vabastab gaasipedaali ja mootori pöörlemiskiirus langeb tühikäigule, haakuvad piduriklotsid automaatselt väljundvõlli, peatades otsaku mõne sekundi jooksul täielikult. See hoiab ära juhuslikud kontaktvigastused masina ümberpaigutamisel või puurimiskohtade vahel liikumisel.
Ergonoomika ja tööasend: Bensiinimuldtigu juhitakse seisvas asendis, mõlema käega haaratakse juhtrauast. Juhtraua vahekaugus, haardenurk ja masina üldine raskuskese on kõik ergonoomiliselt optimeeritud. Ideaaljuhul, kui otsik on suunatud vertikaalselt alla, peaks masina raskuskese jääma operaatori käte vahele, minimeerides täiendavat pöördemomendi jõupingutust, mis on vajalik ette- või tahapoole kaldumise vastu.

Hoolduspõhimõtted ja inseneritavad

Bensiini maatigu hooldus seisneb põhimõtteliselt kahetaktilise mootori ja mehaanilise jõuülekandesüsteemi eest hoolitsemises. Selle põhiprintsiibid võib kokku võtta kolme peamise praktikana:

1. Kütuse värskus: Eelsegatud kahetaktiline kütus hakkab lagunema pärast 30-päevast ladustamist, kuna kerged fraktsioonid aurustuvad ja moodustuvad oksüdatiivsed kummid, mis ummistavad kergesti karburaatori joad ja läbipääsud. Tehnika parim tava soovitab kasutada etanooliga stabiliseeritud spetsiaalset kahetaktilist kütust või tühjendada paak ja töötada mootoril kuivana, kuni karburaator on pärast iga tööseanssi tühjaks saanud.

2. Õhufiltri puhastamine: puurimisel tekib palju tolmu. Vaht- või paberist õhufiltri elemendid vajavad igapäevast puhastamist. Ummistunud õhufilter põhjustab rikkaid segutingimusi, mittetäielikku põlemist, kiirendab süsiniku kogunemist ja lõpuks silindri kriimustusi.

3. Käigukasti määrimine: reduktor on täidetud spetsiaalse käigukasti määrdega (tavaliselt NLGI 2. klassi liitiumipõhine määre). Regulaarne ülevaatus ja täiendamine on hädavajalikud, et vältida käigu enneaegset riket kuivkäigust.

TheBensiini maatiguon palju enamat kui lihtne "kruvivardaga bensiinimootor"; see on keerukas maapinna puurimissüsteem, mis ühendab endas põlemisdünaamika, mehaanilise jõuülekande, pinnase lõikamise mehaanika ja ergonoomika. Selle disaini elegantsus ilmneb tsentrifugaalsiduri sujuvas jõulülituses, käigukasti täpses pöördemomendi võimenduses, nihketihvti rollis masina ohutuse viimase kaitseliinina ja spiraalse lennu täpses juhtimises pinnase laastuvoolu üle. Ainult nende sügavate tehniliste põhimõtete mõistmisel saab seda seadet tõeliselt hallata ning rakendada seda teadusliku hoolduse ja tõhusa tööga.
